高温ガスケットシート選択ガイド: 500℃以上に適した材料はどれですか?

1. はじめに

1.1 適切な高温ガスケットシートの選択が重要な理由

極端な使用条件に対処する場合は、適切な製品を選択してください。 高温用ガスケットシート クリティカルになります。不適切な選択は、漏れ、ダウンタイム、またはコンポーネントの故障につながる可能性があります。温度が 500°C 以上の用途では、材料は熱だけでなく、酸化、クリープ、化学的攻撃にも耐える必要があります。

1.2 概要: 「500℃以上」サービスの意味

このガイドでは、「500°C 以上」とは、このしきい値以上の連続または周期的な動作を意味するとみなします。多くの標準的なガスケット シートはその範囲で確実に動作できないため、当社は排気システム、ボイラー フランジ、タービン、その他の高熱機器などの高温用途向けのソリューションに重点を置いています。

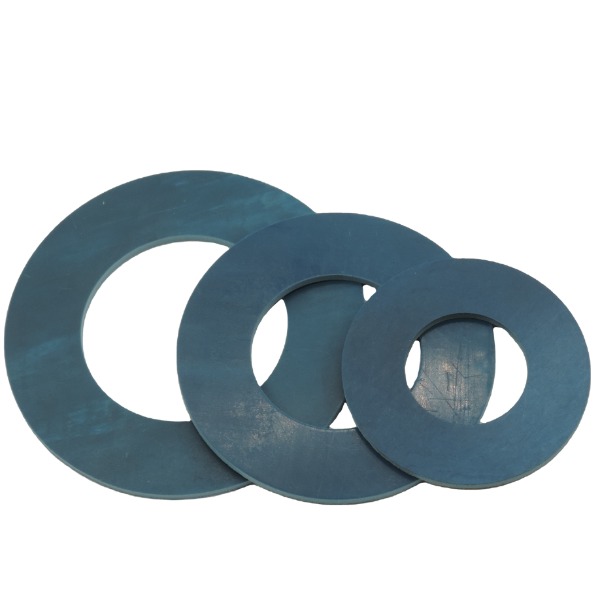

7900/7925/7950 ブルー圧縮アラミド繊維/ニトリルバインダーフランジガスケット

2. 極温度ガスケット用途の要件を理解する

2.1 温度、圧力、化学的環境

• 温度: 連続条件とスパイク条件、~500°C を超えると酸化の可能性。
• 圧力: 圧力が高いということは、ガスケット面が荷重とクリープ応力の下でシールを維持する必要があることを意味します。
• 化学媒体: 蒸気、燃焼ガス、攻撃的な酸/塩基は高温を伴う場合があります。

2.2 フランジの設計、ボルトの荷重、ガスケットの圧縮に関する考慮事項

• 適切なフランジの位置合わせと表面仕上げは、材料の能力を活用するために不可欠です。
• ボルト荷重は、シートを損傷することなく十分なガスケット装着応力を生成する必要があります。
• 高温ではガスケットが緩んだりクリープしたりすることがあります。フランジの設計ではこれを考慮する必要があります。

2.3 耐久性、耐酸化性、および高温でのクリープ挙動

• 一部の材料は、特別な処理を使用しない限り、約 600°C を超えると酸化すると劣化します。
• クリープ緩和により、時間の経過とともにシール応力が軽減されます。クリープが低いシートを選択することが重要です。
• 長期にわたる使用には、「温度定格」だけでなく、化学的に安定した材料を選択する必要があります。

3. 一般的なガスケットシートの材質と >500°C への適合性

3.1 柔軟なグラファイトベースのシート

高温シールには、多くの場合、柔軟なグラファイト シートが最初の選択肢となります。酸化環境では最大約 400 ～ 450°C で動作し、特別な抑制剤を使用すると最大約 500°C 以上で動作します。

3.2 マイカ/層状ケイ酸塩ベースのシート

使用温度が 500°C に近づくかそれを超えると、雲母または層状ケイ酸塩材料が使用可能になります。一部のシートは、特定の条件下で最大約 1,200°C まで定格されます。

3.3 金属強化高温ガスケットシート（セミメタル、メタルジャケットなど）

高温、圧力、攻撃的な媒体が組み合わされた極端な条件では、半金属または金属強化シートが高温フィラーを使用しながら構造サポートを提供します。単純な柔軟なシートでは十分ではない場合に最適です。

3.4 比較表: 材質、最高温度、主な機能

オプションを簡単に比較するには:

*連続温度定格 - スパイクまたは過渡ピークは異なる場合があり、さらなるマージンが必要です。

4. 選択方法 高温用ガスケットシート アプリケーションに合わせて (ステップバイステップ)

4.1 使用条件（温度、圧力、媒体）を定義する

• 連続最高温度と一時的なピークを特定します。
• 内圧、フランジのクラス、媒体（蒸気、ガス、酸など）を決定します。
• 酸素/酸化環境が存在するかどうかを記録します (これは、約 600°C を超える材料の選択に影響します)。

4.2 材料の機能を一致させる (たとえば、 高温用ガスケットシート for 500 °C applications )

上記の比較表を使用して、条件を材料制限に合わせて調整してください。たとえば、フランジ面が蒸気環境で 550°C で動作する場合、柔軟なグラファイトだけでは限界がある可能性があります。マイカまたは金属強化シートが必要になる場合があります。

4.3 フランジとボルトの荷重状態を確認する

• フランジの剛性、ボルトのトルク、およびガスケットの取り付け応力が、選択したガスケット シートに適切であることを確認してください。
• フランジの設計が一致していないと、高温ガスケットの機能さえも無効になる可能性があります。

4.4 長期的なパフォーマンスとメンテナンスを考慮する

• 耐クリープ性、酸化安定性、耐薬品性、寿命を考慮して選択してください。
• **アスベストフリーの高温ガスケットシートを 500°C を超える温度で評価する場合**は、結合剤、繊維、補強材がすべて非アスベストであり、サービスに耐えられることが証明されていることを確認してください。

4.5 決定フローチャート/表の例 500℃用高温ガスケットシートの選び方プラスサービス

5. 当社の背景に基づくケーススタディ/実際のアプリケーション

5.1 当社の紹介 – JiangsuJintaiSealingTechnologyCo.,Ltd とブランド背景

2004 年に設立され、江蘇省泰興市にある当社は、長年の製造経験、包括的な品質管理システム、東ヨーロッパ、東南アジア、アフリカへの輸出により確固たる評判を築いてきました。当社はハイエンドシーリング製品ブランドの下、海運、電力、鉄鋼、化学、機械業界全体に高品質のシーリングソリューションを提供することに注力しています。

5.2 500℃を超える高温プロジェクトに選択プロセスを適用する方法

発電クライアント向けの最近のプロジェクトでは、フランジの使用温度は約 550°C で、媒体は一部の酸化性ガスを含む過熱蒸気でした。上記の段階的なプロセスを使用して、ステンレス鋼のキャリアで強化されたマイカベースのシートを選択し、ガスケットがクリープや早期破損することなく高温と圧力に耐えられることを確認しました。

5.3 重要な教訓とベストプラクティス

• 常に、温度、圧力、媒体を *事前*に明確に指定してください。
• 高温用ガスケット シートの良さは、フランジの設計と取り付けによって決まります。
• 保守および検査の重要事項: 取り付けたら、クリープ、酸化、または緩和の兆候がないか監視してください。

6. メンテナンス、設置、長期サービスに関するヒント

6.1 高温ガスケットシートの取り付けのベストプラクティス

• フランジ面を徹底的に清掃します。平面度と平行度を確保します。
• 正しいボルトトルクを使用し、熱サイクル後に必要に応じて再度トルクを加えてください。
• 適切なガスケットの取り付け応力を加え、高温のシート素材に損傷を与える可能性がある過度の圧縮を避けてください。

6.2 サービス中の監視と検査

• クリープ圧縮永久歪み、フランジの漏れ、ガスケットの緩みを確認します。
• 温度または圧力の異常な変動がないか、目視 (可能であれば) またはモニタリングによって検査します。

6.3 一般的な故障モードとその回避方法

• 定格環境を超えて使用するとグラファイトシートが酸化する → 酸化性雰囲気ではマイカベースを選択してください。
• リーク経路につながるクリープ緩和 → 適切な着座応力と堅牢なフランジ設計を確保します。
• フランジの位置ずれやボルト荷重の不均一 → 適切な取り付けプロセスを確認してください。

7. よくある質問

• Q1: 一般的な高温ガスケットシートは最高どのくらいの温度に耐えることができますか?
  A1: 素​​材により異なります。たとえば、柔軟なグラファイトは、酸化性空気中で約 450 ～ 500 ℃ に耐えることができます。マイカシートは、適切な条件下では最大約 800 ～ 1200°C まで耐えることができます。
• Q2: ゴムベースのシートを500℃の使用に使用できますか?
  A2: 一般的にはありません。ゴム/エラストマーシートは通常、300 ～ 400°C よりもかなり低い温度で評価されます。複合または無機高温シートが必要です。
• Q3: 「500℃以上のアスベストフリー高温ガスケットシート」とは何を意味しますか？
  A3: これは、シートがアスベストを含まない最新の繊維または無機充填材 (マイカ、層状ケイ酸塩、グラファイトなど) を使用しており、500°C を超える連続使用に耐えられると評価されていることを意味します。必ずデータシートと認証を確認してください。
• Q4: 高温ガスケットシートを使用する場合、フランジの準備は重要ですか?
  A4: はい。たとえ最良のシートであっても、フランジ面が貧弱であったり、ボルトのトルクが適切でなかったり、取り付け応力が不十分であったりすると、漏れが発生します。
• Q5: 500°C プラスサービス用に取り付けられたガスケットはどのくらいの頻度で検査する必要がありますか?
  A5: 用途にもよりますが、初期熱サイクル後の定期点検、クリープや圧縮永久歪みの定期チェックを推奨します。異常な現象（過熱、圧力スパイク）が発生した場合は、直ちに検査することが保証されます。

8. 結論

右を選択する 高温用ガスケットシート (特に、必要な場合には適切なバリアントが必要です) 高温用ガスケットシート material selection guide 500°C ) は、温度、圧力、媒体、フランジの設計と設置を含む多要素プロセスです。上記の手順を体系的に実行し、適切な素材 (たとえば、 アスベストフリーの500℃以上の高温ガスケットシート または極端なサービス向けに調整されたシート）信頼性の高いシール性能と長い機器寿命を確保できます。総合的な品質システムと世界的なプロジェクトへの関与を備えた経験豊富な製造業者/輸出業者として、私たち江蘇金泰シーリング技術有限公司は、お客様の高温シーリングの課題を支援する機会を歓迎します。
